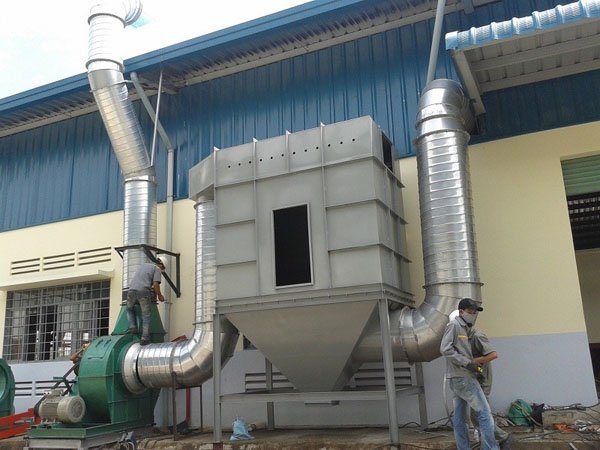

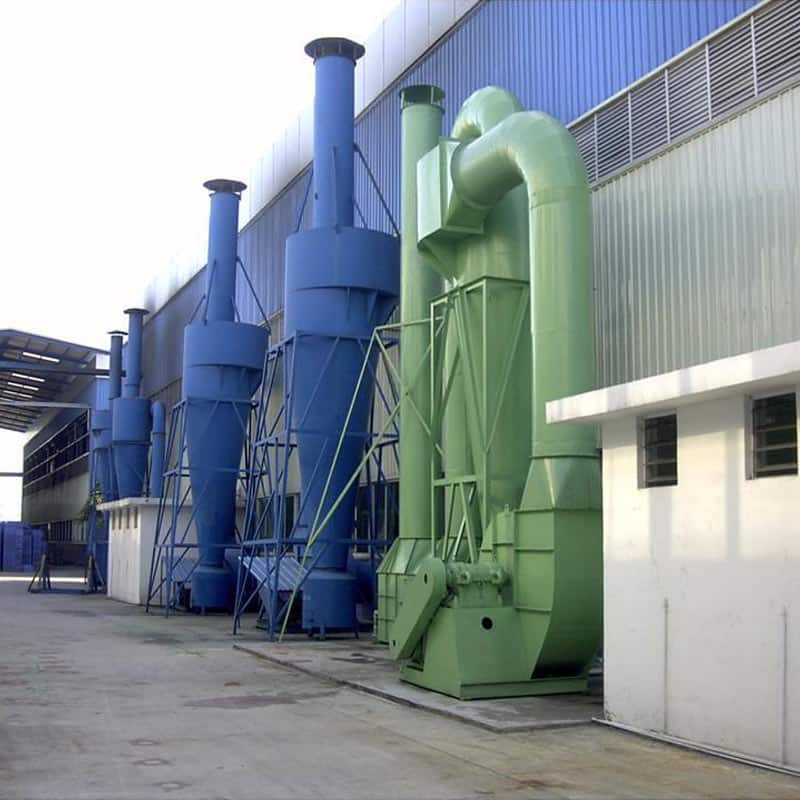

Đường ống trong hệ thống hút bụi là thành phần chính dùng để vận chuyển khí chứa bụi từ các nguồn phát sinh đến các thiết bị xử lý như cyclone, túi lọc, hoặc buồng lắng bụi. Đường ống giúp kết nối các bộ phận của hệ thống, đảm bảo lưu thông khí và duy trì áp suất cần thiết.
Các loại đường ống phổ biến:
- Ống tròn: Thường dùng trong các hệ thống thông dụng do khả năng chịu áp suất cao và dễ lắp đặt.
- Ống vuông: Dùng trong không gian hạn chế hoặc các ứng dụng đặc biệt.
- Vật liệu chế tạo: Thép mạ kẽm, inox, nhựa composite (cho môi trường ăn mòn).
Tính toán đường ống đóng vai trò quan trọng vì:
- Đảm bảo hiệu quả vận hành: Giúp hệ thống duy trì lưu lượng và áp suất phù hợp.
- Tiết kiệm năng lượng: Giảm thiểu tổn thất áp suất do thiết kế đường ống không hợp lý.
- Tối ưu chi phí lắp đặt: Giảm thiểu vật liệu và nhân công nhờ tính toán kích thước và chiều dài ống hợp lý.
- Đáp ứng tiêu chuẩn kỹ thuật: Hệ thống phải đảm bảo không gây rò rỉ khí và đáp ứng các yêu cầu môi trường.
Lưu lượng khí trong đường ống được tính theo công thức:
Q=v×A
Trong đó:
- Q: Lưu lượng khí (m³/h).
- v: Tốc độ khí (m/s) – giá trị khuyến nghị từ 12–20 m/s.
- A: Tiết diện ống dẫn (m²).
Tiết diện ống dẫn:
- D: đường kính trong của ống m
Tổn thất áp suất trong đường ống được tính bằng công thức:
Trong đó:
- ∆P: Tổn thất áp suất (Pa).
- f: Hệ số ma sát (phụ thuộc vào bề mặt ống, tốc độ khí).
- L: Chiều dài ống (m).
- D: Đường kính ống (m).
- ρ: Mật độ khí (kg/m³).
- v: Tốc độ khí (m/s).
Tổng chiều dài tương đương được tính bằng:
Trong đó:
- L: Chiều dài thực tế của đường ống (m).
- ki: Hệ số chiều dài tương đương của các phụ kiện (co, van, nối, ...).
- D: Đường kính ống (m).
Bước 1: Tính lưu lượng khí từng nhánh theo công suất hút của từng máy phát sinh bụi.
Bước 2: Tính tổng lưu lượng khí và tổn thất áp suất lớn nhất từ nhánh xa nhất.
Bước 3: Chọn đường kính và vật liệu ống phù hợp cho toàn hệ thống.
Điều chỉnh mật độ khí theo nhiệt độ:
Trong đó:
- β: Hệ số giãn nở nhiệt của khí.
- T: Nhiệt độ làm việc (K).
- T: Nhiệt độ tiêu chuẩn (K).
- Sử dụng vật liệu đặc biệt (nhựa composite, inox 316) để chế tạo đường ống.
- Tăng độ dày đường ống để giảm thiểu tác động mài mòn hoặc ăn mòn.
Ví dụ 1: Tính toán đường ống cho xưởng sản xuất cơ khí
Dữ liệu đầu vào:
- Tốc độ khí v=15m/s.
- Lưu lượng khí Q=12,000 m³/h.
- Chiều dài ống L=50 m.
- Đường kính ống D=0.3 m.
- Hệ số ma sát f=0.02.
Tính toán:
Tiết diện ống:
Tổn thất áp suất:
Ví dụ 2: Hệ thống hút bụi cho lò đốt nhiệt độ cao
Điều kiện:
- Nhiệt độ khí T=400K.
- Các thông số khác tương tự ví dụ 1.
Điều chỉnh mật độ khí:
Tổn thất áp suất mới:
