		EvoDECO 20
		10 trục tuyến tính + 2 trục C
		4 hệ thống
Trục chính (Z11 /S11 /C11)
Đường kính tiện tối đa	mm	25.4
Chiều dài phôi tiêu chuẩn không dùng ống dẫn (tối đa 3 × Ø)	mm	220
Tốc độ quay trục chính	RPM	0 – 10.000 vòng/phút
Công suất trục chính	kW	9.5 (12.5) kW
Mô-men xoắn trục chính	Nm	19.6 (28.8) Nm
Khả năng khoan (vật liệu 95MnPb36)	Mm	Ø 14 mm
Khả năng taro ren		M12
Ổ guide bush (X11/Y11) (X21/Y21/Z21/S21)
Số vị trí dao trên guide bush	Cái	10 (5 + 5)
Kích thước dao tiện	mm	6 x 16 mm
Số vị trí dụng cụ quay	cái	max 6 (4 in S21 + 2 in S12)
Tốc độ quay dụng cụ	Rpm	100 - 8,000vòng/phút
Công suất dụng cụ quay	kw	1.5 - 2.2 kW
Khả năng khoan thép với dụng cụ quay	mm	Ø 8 mm
Khả năng taro thép với dụng cụ quay		M6 - M8
Đầu gá dao (X31/Z31/S31)
Số vị trí dao	Cái	4
Số vị trí dụng cụ quay	Cái	3
Tốc độ quay dụng cụ	rpm	00 to 6000
Công suất dụng cụ quay	kw	1.5 - 2.2
Khả năng khoan thép với dụng cụ quay	mm	8
Khả năng taro thép với dụng cụ quay		M6
Trục chính phụ (Z41/Y41/S41/C41)
Đường kính thanh tối đa	mm	25.4 mm
Chiều dài chi tiết đưa vào trục chính	mm	150 mm
Tốc độ quay trục chính	rpm	0 – 10.000 vòng/phút
Công suất trục chính	kw	9.5 (17.8)kW
Mô-men xoắn cực đại	nm	15.1 (19.6)Nm
Thời gian dừng trục chính (từ 10.000 vòng/phút xuống 0)		1 s
Khả năng khoan thép trung bình	mm	Ø 14 mm
Khả năng taro thép trung bình		M12
Gia công thứ cấp (X41/S42)
Số vị trí dao	cái	7
Số vị trí cho dụng cụ quay	cái	3
Tốc độ quay dụng cụ	rpm	100 to 8,000vòng/phút
Công suất dụng cụ quay	kw	1.5 - 2.2kw
Khả năng khoan thép với dụng cụ quay	mm	Ø 8 mm
Khả năng taro thép với dụng cụ quay		M6
Tổng số dao tối đa		27
Phân bổ dụng cụ gia công chính/thứ cấp		19/8
Điều khiển số (Numerical control)
Bộ điều khiển		Fanuc 31i-B5
Số trục đồng thời		tất cả các trục
Số trục nội suy		tất cả các trục
Công nghệ encoder/motor		absolute serial
Kiểu motor (trục & spindle)		Đồng bộ (AC)
Độ phân giải trục		0,1 μm
Màn hình vận hành	Màn hình cảm ứng màu 19” + bảng điều khiển rời
Phần mềm lập trình (Programming software)
Ngôn ngữ lập trình	ISO
Phần mềm lập trình	TB-DECO ADV
Chức năng	tính toán thời gian gia công thực tế, mô phỏng đồ họa chương trình


Thông số chung (General specifications)
Chiều dài máy (Max.)		2289 mm
Chiều rộng máy (Max.)		2070 mm
Chiều cao máy (Max.)		2580 mm
Trọng lượng máy		3800 kg
Dung tích bồn dầu tưới nguội		220 lít
Công suất bơm dầu làm mát		1.1 kW
Áp suất tối đa	5 bar
Lưu lượng bơm		43 L/min
Màu sắc	RAL 9006 xám, RAL 9011 đen
Chứng nhận		CE/EMC

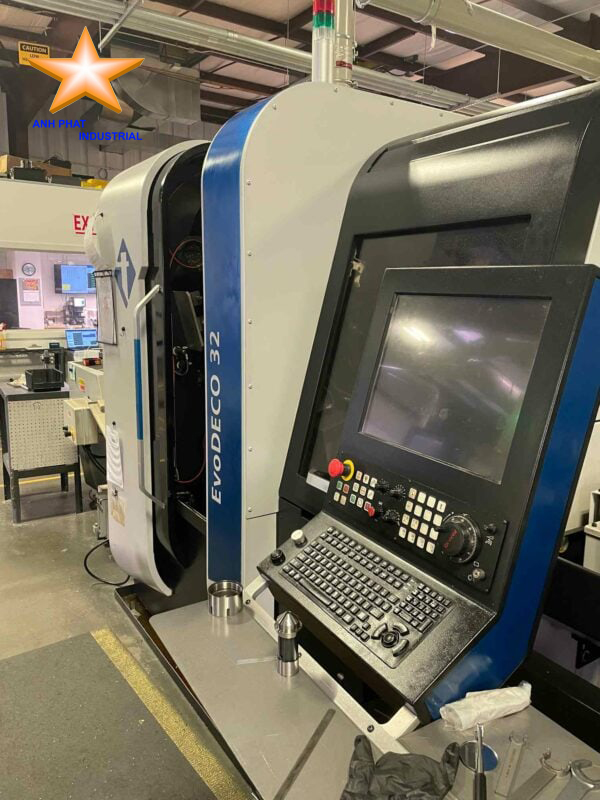

Máy tiện CNC EvoDECO 20

2: Các tính năng & Tùy chọn Opition máy tiện cnc EvoDECO 20

Tính năng nổi bật (standard features) của máy tiện cnc EvoDECO 20

Máy tiện cnc EvoDECO 20 có Hệ thống trục mạnh mẽ
Trang bị 10 trục tuyến tính + 2 trục C.
Cho phép gia công đồng thời nhiều nguyên công phức tạp với độ chính xác cao.
Máy tiện cnc EvoDECO 20 có 4 hệ thống dao độc lập
Có thể hoạt động song song, giảm tối đa thời gian phụ trợ.
Đảm bảo khả năng gia công đa nhiệm, tăng năng suất.
Máy tiện cnc EvoDECO 20 có Trục chính (Main Spindle)
Đường kính thanh gia công tối đa: Ø25,4 mm.
Chiều dài phôi tối đa qua collet: 220 mm.
Tốc độ quay: 0 – 10.000 vòng/phút.
Công suất tiêu chuẩn: 19,6 kW (có thể nâng cấp 28,8 kW).
Mô-men xoắn cao, đáp ứng tốt khi gia công vật liệu khó cắt gọt như inox, titan.
Máy tiện cnc EvoDECO 20 có Hệ thống dao & dụng cụ cắt
10 vị trí dao trước (5+5).
Guide bush có tối đa 16 vị trí dao (trong đó 6 vị trí cho dao quay).
Tốc độ quay dao: 100 – 8.000 vòng/phút.
Hỗ trợ khoan, phay, taro, tiện ren, gia công lệch tâm.
Máy tiện cnc EvoDECO 20 có Trục phụ (Counter Spindle)
Hỗ trợ gia công mặt sau (back machining).
Có khả năng lắp dao quay để hoàn thiện chi tiết.
Đảm bảo chi tiết hoàn thiện 2 đầu chỉ trong một lần gá.
Máy tiện cnc EvoDECO 20 có Khả năng gia công đa dạng
Khoan thép: Ø14 mm.
Taro: M6 – M8.
Phay & tiện ren phức tạp trong cùng một chu trình.
Máy tiện cnc EvoDECO 20 có hệ thống Điều khiển & lập trình
Điều khiển Fanuc 31i-B5 với công nghệ encoder tuyệt đối.
Tích hợp phần mềm TB-DECO ADV, mô phỏng 3D đường chạy dao & tính toán chính xác thời gian gia công.
Máy tiện cnc EvoDECO 20 có Tích hợp tự động hóa cơ bản
Hỗ trợ thanh cấp liệu tự động.
Hệ thống gắp phôi và băng tải ra phôi hoàn thiện.
Hệ thống làm mát & bôi trơn theo tiêu chuẩn Thụy Sĩ.

Các tùy chọn / cấu hình mở rộng (Options) có thể thêm

Máy tiện cnc EvoDECO 20 có thể thêm Trục & hệ thống dao
Guide bush cố định hoặc không guide bush (Sliding headstock & Guide-bushless option).
Dao quay công suất cao hơn, tốc độ đến 12.000 vòng/phút (thay vì 8.000 chuẩn).
Trục phụ mạnh hơn: tăng công suất và mô-men xoắn để gia công vật liệu cứng.
Thêm vị trí dao quay trên cả trục chính và phụ, mở rộng số lượng dao đồng thời.
Máy tiện cnc EvoDECO 20 có thể thêm Hệ thống cấp phôi & thu hồi phôi
Thanh cấp liệu tự động (Bar feeder) tích hợp.
Tích hợp robot gắp phôi (gantry loader hoặc cánh tay robot ngoài).
Băng tải chi tiết thành phẩm hoặc hệ thống phân loại sản phẩm tự động.
Tùy chọn xử lý phôi dài / ngắn với ejector hoặc catcher.
Máy tiện cnc EvoDECO 20 có lắp thêm Hệ thống làm mát & bôi trơn
Bơm áp suất cao (High-pressure coolant pump) đến 40–70 bar để khoan sâu.
Hệ thống lọc dầu / làm mát chuyên dụng cho gia công vật liệu đặc biệt (y tế, hàng không).
Tùy chọn làm mát bằng dầu hoặc nước (oil / water-based coolant).
Máy tiện cnc EvoDECO 20 có thể Tích hợp đo kiểm & cảm biến
Hệ thống đo dao tự động (tool probe).
Cảm biến giám sát gãy dao (tool breakage detection).
Đo kích thước chi tiết ngay trên máy (in-process measurement).
Máy tiện cnc EvoDECO 20 có hệ Điều khiển & phần mềm
Fanuc 31i-B5 cấu hình mở rộng: hỗ trợ nhiều trục đồng bộ hơn.
Phần mềm mô phỏng nâng cao TB-DECO ADV+ với tối ưu hóa chu trình.
Kết nối IoT/Industrie 4.0: OPC-UA, giám sát từ xa, phân tích dữ liệu sản xuất.
Hệ thống tự động hóa và tiện ích
Cửa máy tự động (automatic sliding door).
Chip conveyor (băng tải phoi tự động).
Bộ làm nguội bằng khí lạnh / cryogenic cooling (tùy ứng dụng).
Tích hợp hút sương dầu (oil mist collector) để cải thiện môi trường làm việc.

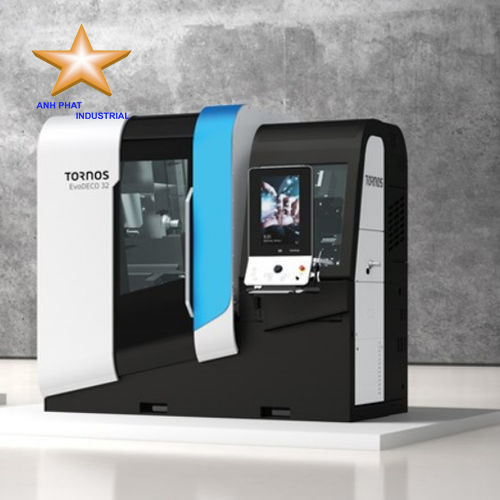

Máy tiện CNC EvoDECO 20

3: Ưu điểm nổi bật của Máy tiện CNC EvoDECO 20

Máy tiện cnc EvoDECO 20 có Công suất & năng suất cao

Được thiết kế cho các công đoạn gia công đòi hỏi hiệu suất lớn — Máy tiện cnc EvoDECO 20 cho phép lắp tới 27 công cụ, trong đó có 17 vị trí dao quay (rotating tools).
Máy tiện cnc EvoDECO 20 Có 4 hệ thống dao độc lập, giúp gia công song song nhiều nguyên công, ví dụ 3 dao ở thao tác chính + 1 dao ở thao tác phụ; giảm rất nhiều thời gian chết máy khi chuyển dao hoặc thao tác phụ.

Hiệu suất trục chính mạnh & linh hoạt

Máy tiện cnc EvoDECO 20 có thể gia công Thanh tối đa Ø25,4 mm, chiều dài phôi tiêu chuẩn với guide bush lên đến 220 mm — phù hợp nhiều chi tiết trung bình tới lớn.
Máy tiện cnc EvoDECO 20 có Tốc độ trục chính lên tới 10.000 rpm, công suất tiêu chuẩn ~ 9,5 kW (có thể tùy chọn 12,5 kW), và mô-men xoắn cực đại ~ 19,6 Nm (tùy chọn tăng đến ~ 28,8 Nm).
Máy tiện cnc EvoDECO 20 có Thời gian dừng trục chính từ 10.000 rpm về 0 mất ~ 1 giây, giúp máy đạt tốc độ nhanh trong các chu trình đổi dao/ngừng máy/phôi.

Độ linh hoạt & modular cao

Máy tiện cnc EvoDECO 20 có Hệ thống dao được thiết kế để có thể hoạt động đồng thời nhiều dao khác nhau, cho phép gia công phức tạp (tiện, khoan, ren, phay nhỏ…) mà vẫn giữ được thao tác nhanh và hiệu suất.
Máy tiện cnc EvoDECO 20 Có khả năng thực hiện các thao tác phụ (secondary operations) trong khi vẫn tiếp tục các thao tác chính — giúp tận dụng thời gian máy hiệu quả hơn.

Thiết kế mạnh mẽ & vận hành ổn định

Máy tiện cnc EvoDECO 20 có kích thước lớn, khung máy chắc, được thiết kế để chịu tải cao và ổn định trong các hoạt động liên tục.
Máy tiện cnc EvoDECO 20 Hệ thống làm mát, dầu cắt và khay chứa phoi / dầu gọt được thiết lập tiêu chuẩn tương đối tốt (ví dụ khay dầu khoảng 220 L, bơm làm mát lưu lượng ~43 lít/phút, áp suất làm mát, vv) giúp máy duy trì hiệu suất trong thời gian dài.

Khả năng gia công đa dạng vật liệu & chi tiết

Máy tiện cnc EvoDECO 20 Với sức mạnh trục chính & dao quay, máy có khả năng khoan thép mềm tới Ø14 mm, taro M12, tiện ren, khoan sâu, vv đáp ứng tốt các chi tiết trong y tế, ô tô, vi cơ khí.
Máy tiện cnc EvoDECO 20 gia công thanh Ø25,4 mm là phổ biến & linh kiện trung bình-khá có thể tận dụng được tối ưu, không cần dùng máy quá lớn đối với các chi tiết trung bình.

Hiệu quả setup & giảm thời gian thay dao

Máy tiện cnc EvoDECO 20 Với số lượng dao lớn + modular tools, setup linh hoạt, thay dao nhanh → giảm thời gian dừng máy.
Máy tiện cnc EvoDECO 20 Thời gian dừng trục nhanh từ tốc độ cao về 0 hỗ trợ thao tác sau dao / phụ đạo dễ hơn.

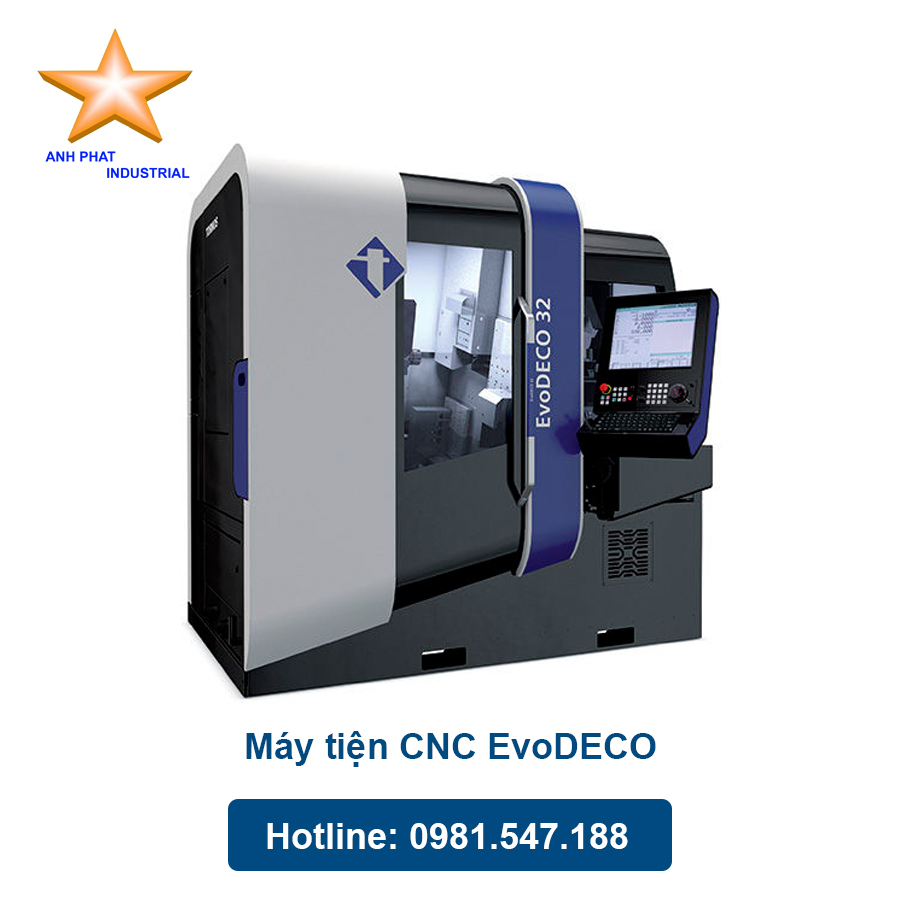

Máy tiện CNC EvoDECO 20

4: Các ứng dụng nổi bật của Máy tiện CNC EvoDECO 20 trong gia công cơ khí chính xác

Linh kiện ô tô (Automotive parts)

Theo thông tin từ trang chính thức Tornos, EvoDECO được dùng cho sản xuất các chi tiết ô tô. Máy với đường kính thanh tối đa ≈ 25,4 mm, số vị trí dao lớn (27 vị trí), dao quay nhiều (21 vị trí dao quay) giúp thực hiện nhiều công đoạn như tiện ngoài, tiện trong, khoan, ren, phay nhỏ trong cùng một quá trình.
Ví dụ: bánh răng nhỏ, linh kiện truyền động, ốc/bulong phụ, các chi tiết kết nối trong hệ thống cảm biến, van… những chi tiết đòi hỏi dung sai cao, bề mặt tốt.

Implant y tế & nha khoa (Dental implants / Medical devices)

Tornos nêu rõ một trong các ứng dụng của EvoDECO là Dental implant – máy có thể xử lý phôi nhỏ, ren trong nhỏ, khoan chính xác, bề mặt hoàn thiện cao.

Sản xuất lọc (Filter elements)

Trong danh mục ứng dụng của EvoDECO có Filter element — những chi tiết như lõi lọc, ống nhỏ, lỗ khoan cần đồng tâm và độ nhám thấp. EvoDECO 20 với guide bush quay, hệ dao quay và nhiều dao có thể đáp ứng tốt.

Gia công phụ tuyến / mặt sau chi tiết (Back-machining / Counter spindle operations)

Máy có trục phụ có khả năng tương đương trục chính, cho phép gia công mặt sau của chi tiết trong cùng một lần gá, giúp giảm sai số và thời gian. EvoDECO 20 hỗ trợ nhiều trục thẳng và trục C, cho phép thực hiện các công đoạn phụ này hiệu quả.

Gia công chi tiết có đường kính trung bình-lớn

Với khả năng gia công thanh Ø25,4 mm, chiều dài gia công lên ~220 mm (theo Teximp thông số kỹ thuật EvoDECO 20) — thích hợp cho các chi tiết có kích thước lớn hơn so với các máy nhỏ hơn mà vẫn đòi hỏi độ chính xác cao.

Chi tiết phức tạp nhiều thao tác / đa công cụ (Multi-tool, Multi-operation parts)

Nhờ máy có 4 hệ dao độc lập, số vị trí dao lớn, dao quay (rotating tool) nhiều, hệ guide bush và trục C, nên có thể gia công nhiều bước trong một lần gá: tiện, khoan, ren, phay nhỏ, doa, tạo polygon… giúp giảm thời gian chuyển máy, cải thiện độ chính xác tổng thể.

Sản xuất số lượng vừa & lớn với yêu cầu cao về chất lượng

EvoDECO 20 vừa mạnh vừa linh hoạt, nên phù hợp với các nhà máy cần sản xuất liên tục, đòi hỏi độ chính xác ổn định, độ nhám tốt, thiếu sai lệch, và có nhiều chi tiết thuộc các loại giống nhau với dung sai hẹp. Tính năng như khung máy cứng, guide bush quay, tự bôi trơn, hệ làm mát tốt giúp duy trì hiệu suất cao qua thời gian.

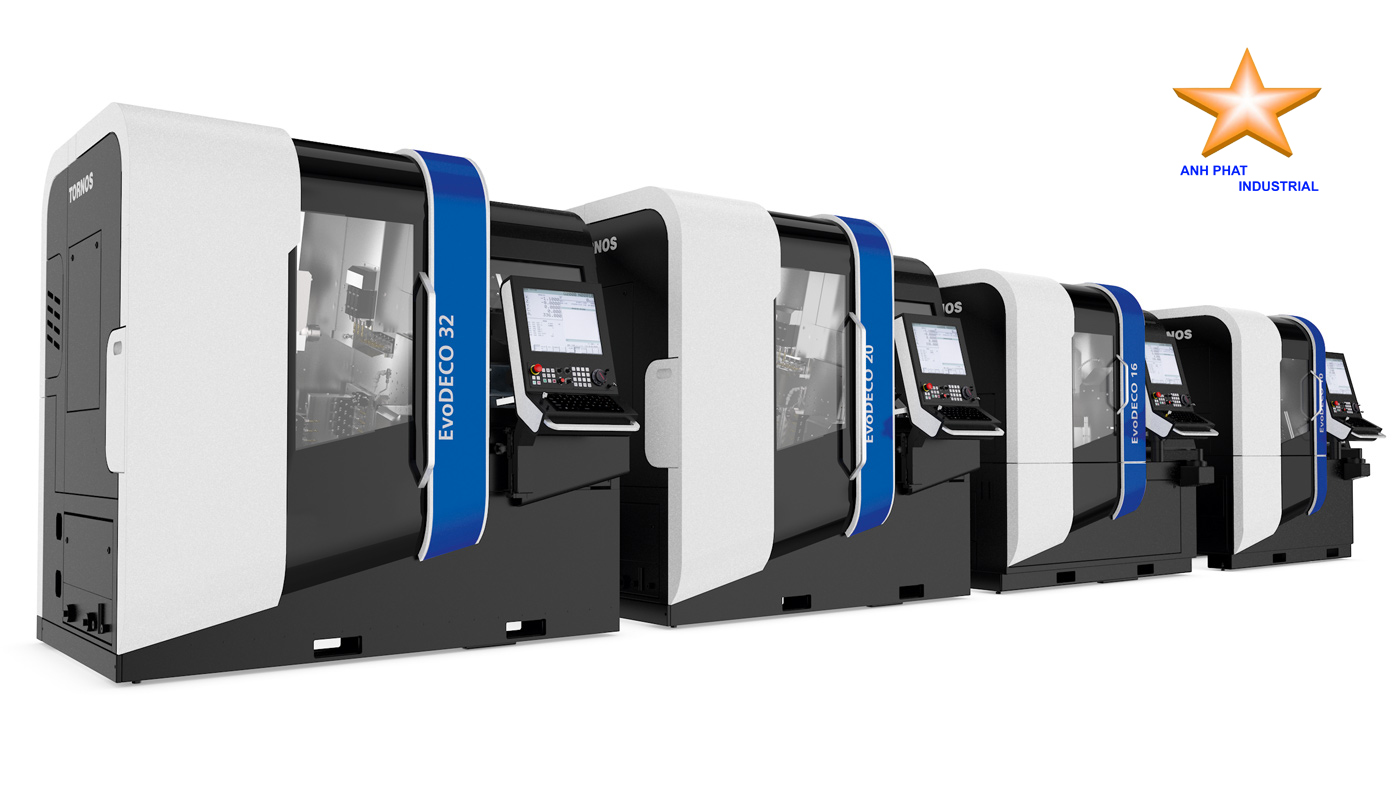

Máy tiện CNC EvoDECO 20

5: Các lỗi thường gặp & cách khắc phục cơ bản của Máy tiện CNC EvoDECO 20

Dung sai kích thước sai lệch (sai số gia công)

Nguyên nhân:

Dao bị mòn hoặc lắp đặt sai.
Guide bush hoặc collet kẹp thanh bị lệch.
Trục chính/trục phụ chưa được căn chỉnh chính xác.

Khắc phục:

Kiểm tra độ mòn dao, thay dao khi cần.
Căn chỉnh lại guide bush, kiểm tra độ kẹp của collet.
Chạy chương trình đo hiệu chuẩn (machine calibration cycle).

Bề mặt chi tiết không đẹp (xước, nhám cao)

Nguyên nhân:

Thông số cắt (tốc độ, bước tiến) chưa phù hợp.
Hệ thống làm mát/làm sạch phoi kém.
Dao tiện/phay mòn hoặc góc dao sai.

Khắc phục:

Điều chỉnh tốc độ trục chính, bước tiến dao.
Kiểm tra hệ thống dung dịch làm mát, vệ sinh đường ống, tăng áp suất.
Thay dao mới, kiểm tra lại góc dao.

Phoi quấn, kẹt phoi trong vùng cắt

Nguyên nhân:

Vật liệu khó thoát phoi (inox, hợp kim chịu lực).
Dao cắt không có rãnh thoát phoi phù hợp.
Hệ thống tưới nguội/làm sạch không đủ áp lực.

Khắc phục:

Chọn dao có rãnh thoát phoi chuyên dụng.
Tăng áp lực dung dịch làm mát.
Lập trình chu trình ngắt phoi (chip breaking cycle).

Kẹt thanh (bar feeding problem)

Nguyên nhân:

Thanh vật liệu cong, bẩn, hoặc kích thước sai chuẩn.
Máy nạp thanh (bar feeder) không đồng bộ.

Khắc phục:

Kiểm tra thanh trước khi đưa vào.
Hiệu chỉnh lại bar feeder, vệ sinh hệ thống kẹp.
Sử dụng thanh có chất lượng tốt, bề mặt sạch.

Báo lỗi quá tải trục (Axis overload alarm)

Nguyên nhân:

Lực cắt quá lớn (tốc độ cắt, lượng ăn dao quá cao).
Ổ bi/trục vít me bi (ball screw) bị mòn, bẩn.

Khắc phục:

Giảm lượng ăn dao hoặc tốc độ cắt.
Kiểm tra bôi trơn trục, vệ sinh dẫn hướng, thay mỡ bôi trơn.

Mất đồng bộ trục chính – trục phụ

Nguyên nhân:

Lỗi lập trình G-code (thiếu đồng bộ M-code).
Bộ điều khiển chưa được reset đồng trục.

Khắc phục:

Kiểm tra lại chương trình (đặc biệt khi dùng G600/G700 cho trục phụ).
Chạy cycle đồng bộ lại spindle.

Lỗi hệ thống điện/điều khiển (Alarm on CNC panel)

Nguyên nhân:

Nguồn điện không ổn định.
Cáp encoder/trục bị lỏng hoặc nhiễu.

Khắc phục:

Đảm bảo nguồn điện 3 pha ổn định, có bộ ổn áp.
Kiểm tra dây cáp, vệ sinh đầu nối, thay nếu cần.

Nhiệt độ trục chính tăng cao

Nguyên nhân:

Làm mát trục chính không hiệu quả.
Chạy máy liên tục tải nặng.

Khắc phục:

Kiểm tra hệ thống làm mát dầu/nước cho spindle.
Cho máy nghỉ chu kỳ hoặc giảm tốc độ chạy liên tục.

6: Lịch bảo trì và kiểm tra đề xuất cho Máy tiện CNC EvoDECO 20

Hàng ngày (mỗi ca làm việc)

Vệ sinh bề mặt máy, khu vực làm việc và che chắn.
Kiểm tra mức dầu bôi trơn tự động, bổ sung nếu thấp.
Kiểm tra mức dung dịch làm mát, bổ sung đúng tỉ lệ.
Quan sát cảnh báo trên màn hình CNC (Alarm, lỗi servo, thủy lực).
Lau sạch dao cụ, kiểm tra tình trạng mòn dao.
Đảm bảo guide bush & kẹp phôi hoạt động trơn tru.

Hàng tuần

Kiểm tra áp suất hệ thống khí nén (thường 5–7 bar).
Xả cặn, làm sạch lọc dầu & lọc khí.
Kiểm tra độ căng dây đai truyền động (nếu có).
Vệ sinh bộ lọc dung dịch làm mát.
Chạy chương trình test ngắn để kiểm tra độ chính xác lặp lại (repeatability).

Hàng tháng

Kiểm tra hệ thống thủy lực (áp suất, rò rỉ).
Kiểm tra hệ thống làm mát trục chính, thay dung dịch nếu bẩn.
Kiểm tra encoder & sensor hành trình.
Kiểm tra độ rung & tiếng ồn trục chính.
Kiểm tra hệ thống điện: đầu nối, cáp tín hiệu, tiếp mát.

Mỗi 3–6 tháng

Thay dầu thủy lực theo khuyến cáo của Tornos.
Vệ sinh bồn dung dịch làm mát, thay mới dung dịch.
Kiểm tra và hiệu chỉnh lại offset dao bằng đồng hồ so.
Kiểm tra độ mòn guide bush & collet, thay thế nếu cần.
Kiểm tra hệ thống bôi trơn trung tâm (pump, đường ống).

Hàng năm

Đại tu nhỏ: kiểm tra toàn bộ trục chính, trục phụ, cụm dao quay.
Hiệu chuẩn độ chính xác hình học (thẳng, vuông góc, độ song song).
Thay thế toàn bộ lọc dầu, lọc khí, lọc làm mát.
Kiểm tra & backup dữ liệu CNC, tham số điều khiển.
Gọi kỹ sư hãng hoặc đại lý Tornos kiểm tra định kỳ (khuyến nghị 1 lần/năm).
Định kỳ theo giờ chạy máy (theo catalog Tornos)

Mỗi 500 giờ: Kiểm tra dầu bôi trơn, lọc dầu, guide bush.

Mỗi 2.000 giờ: Thay dầu bôi trơn, thay lọc thủy lực.

Mỗi 5.000 giờ: Kiểm tra bạc đạn trục chính, hiệu chuẩn lại độ chính xác.

7: Nên mua máy tiện CNC EvoDECO 20- Tornos ở đâu

Hiện tại công ty Anh Phát đang là nhà cung cấp chính hãng cho thương hiệu Tornos tại Việt Nam với các tiêu chí nhằm mang lại sự hài lòng cho khách hàng với các ưu điểm sau:

Về giá cả: Cam kết luôn cạnh tranh nhất trên thị trường.
Về tư vấn: Đại Phát có đội ngũ chuyên viên với kinh nghiệm gia công thực tế nhiều năm sẽ đảm bảo tư vấn cho khách hàng đạt hiệu quả cao nhất.
Đa dạng về chủng loại sản phẩm.
Thời gian giao hàng nhanh.
Đại Phát cam kết sản phẩm đảm bảo chất lượng chuẩn hãng, nguồn gốc xuất xứ rõ ràng.

THÔNG TIN LIÊN HỆ

CÔNG TY CỔ PHẦN THƯƠNG MẠI VÀ SẢN XUẤT THIẾT BỊ CÔNG NGHIỆP ANH PHÁT

SĐT: 0912.043.239/ 0982.146.926

Email: cokhi@anhphattools.com

Website: https://lapmay.com.vn/

Địa chỉ: Số nhà 3, Trung tâm 75, Lai Xá – Kim Chung – Hoài Đức – Hà Nội

CÁC SẢN PHẨM LIÊN QUAN
